캐드 꿀팁 : 고급속성 만들기-1 [실명/버블/구조]

캐드엔 고급속성이라고 하는 아주 꿀탬이 하나 있습니다.

저는 주로 틀은 그대로 있고 안에 내용만 바뀌는 실명이나 구조보 네임 기입할 때 자주 써요!

실명을 기준으로 말씀드리겠습니다.

이 블록들의 특징이 뭐냐면

블록임에도 더블클릭해서 들어가면 저런식으로 안에 있는 글자만 바꿀 수 있다는 것입니다!

1단계 : 속성정의 [ATTDEF]

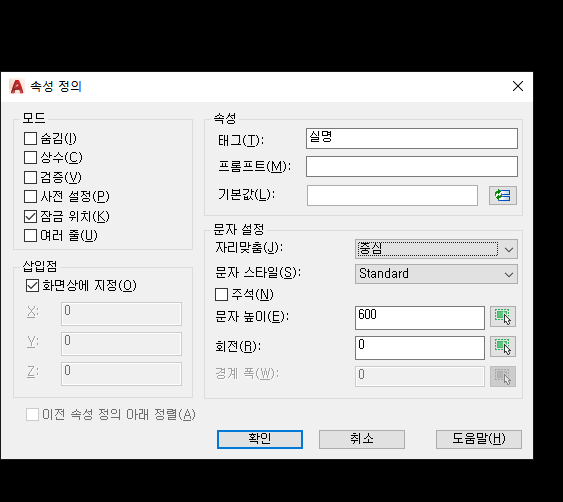

처음 ATTDEF [단축키 ATT]를 이용해서 속성텍스트 하나 만들어줍니다.

태그에는 실명 또는 층고 이런 식으로 해당되는 텍스트를 넣을 주제를 써줍니다.

문자 높이는 각자 축척에 맞게 하시고

자리맞춤은 어떤 박스에 넣느냐에 따라 다르겠지만,

보통 중간중심으로 많이 쓰실 거예요

나머지는 신경 안 쓰셔도 됩니다.

이런 식으로 쓰실 박스 안에 배치해 두세요

2단계는 대충 만드신 거 복사해서 해서 두고 [COPY, 단축키 C] 각각 태그를 변경해 주시면 됩니다.

정렬은 다들 하시는 방법이 있을 텐데

문제가 있다면 텍스트 정렬하는 리습이나 추가 플러그인이 안 먹는 게 많을 거예요

저게 텍스트로 인식이 안 돼서 ㅠㅠㅠ 방법 있으면 알려주세요!!

전 일단 선을 긋고 중심에 맞추겠습니다.

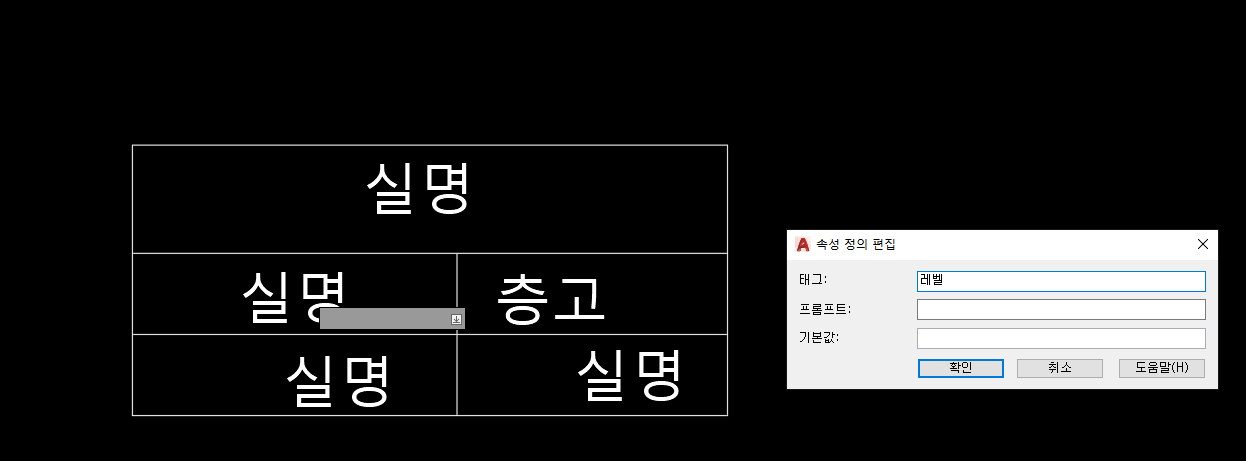

만드신걸 그룹 잡으면 저렇게 내용을 적으라고 나와요

미리 적어두셨으면 상관없지만 없으면 적어야 합니다.

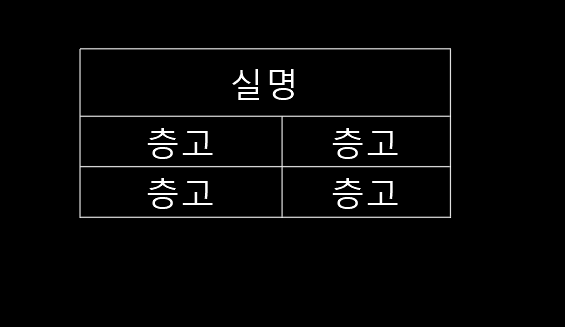

이런 식으로 각 배치한 제목 따라 적히게 됩니다.

블록이지만 복사한 다음 수정해도 수정한 거 하나만 바뀝니다.

이런 식으로 더블클릭해서 값만 수정하면 돼요

빨간 글씨로 나온 건 제가 귀찮아서 태그를 안 바꿔둬서 그렇습니다 무시하시면 돼요

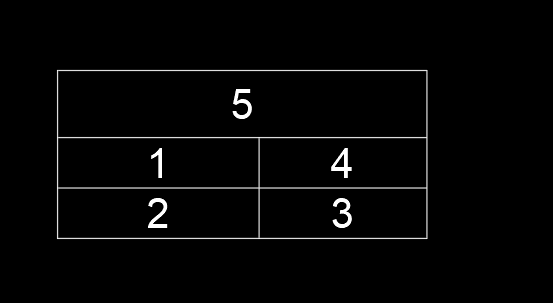

저는 위부터 1~5번으로 적었는데

순서관련해선 다음 게시글에서 알려드릴게요

다음게시글에서 순서와 전체틀 수정 방법을 알려드리겠습니다.
